ケーブル用語集

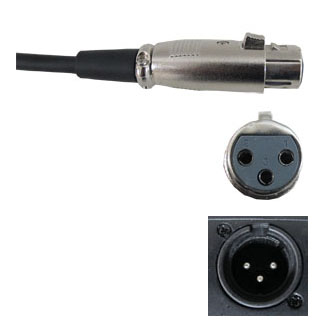

■キャノン端子-メス（XLRメス）

主にマイクに使われる端子ですね。こちらの端子は通常マイク側に接続する形状です。出力はフォンに比べて大きくなります。ミキサーのメインアウトやパワードスピーカーアウト用のケーブルにも使用されます。

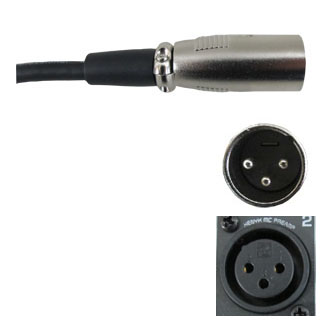

■キャノン端子-オス（XLRオス）

こちら側は通常マイクをミキサーなどの音響機器側に接続する端子です。ミキサーの入力口にこの形状がいくつあるかで、使用できるマイクの本数が決まります。

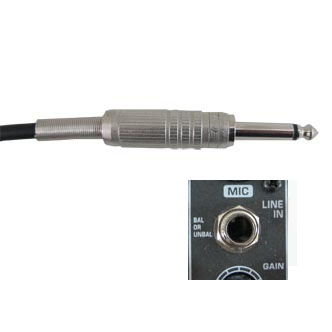

■フォン端子（大口径/フォン）

よく大きめのヘッドフォンやギターなどのシールドに使われているケーブル端子です。パワードスピーカーをつないだり、キーボードやギターなどの楽器をつないだり、希にマイクをつないだりしますね。ただしマイクで利用の場合は、出力がXLR端子に比べて弱くなります。

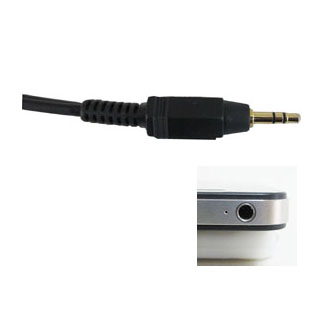

■ミニフォン端子（小口径/フォン）

iPodやPCの音声(イヤフォン)端子としてよく使われています。先端に黒い帯が2本入っていたらステレオ、1本しかない場合はモノラルとなります。当店の音響セットを借りて、PCやiPodから音声を出したいというときには、「赤白ピン端子 – ミニフォン端子」のケーブルを貸し出しています。

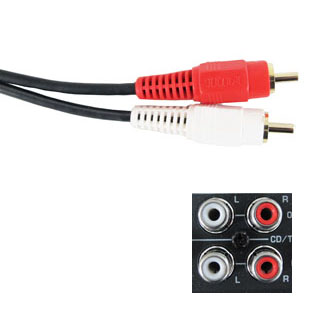

■ピン端子（AUDIO端子, RCA端子,コンポーネント端子）
赤白ピン-オーディオ端子　

よくテレビやステレオの裏側にありますよね？赤と白は通常オーディオ端子と呼ばれていて、音声用のケーブルです。通常白をL,赤をRにつなぎます。映像ケーブルで出てくる黄色いビデオ端子も同じものです。実際、どのケーブルを音声に使っても、映像に使っても使えます。

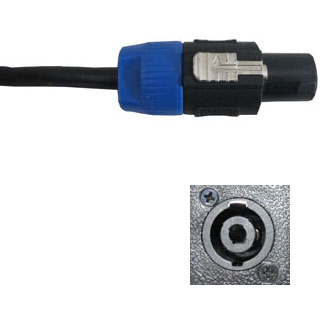

■スピコン端子

主にスピーカーに使用される端子で、パワードミキサー（またはアンプ）とパッシブスピーカー（パワードでないスピーカー）とつなぎます。写真の銀色の部分を上として、わずかに傾けると奥まで挿入でき、そのまま上に回すと「カチッ」と固定されます。

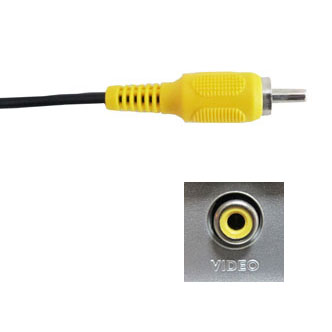

■ピン端子（VIDEO端子, RCA端子,コンポーネント端子）
黄色ピン-ビデオ端子　

よくテレビやDVDプレーヤーの裏側にありますよね？黄色は通常ビデオ端子と呼ばれていて、映像用のケーブルです。音声ケーブルで出てくる赤白のオーディオ端子も同じものです。実際、どのケーブルを音声に使っても、映像に使っても使えます。

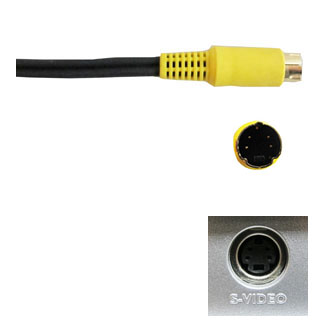

■Sビデオ端子（S1映像端子、S映像端子）

ビデオデッキやプロジェクターにある形状です。アナログ端子としては通常のピン端子よりも画像が綺麗です。Sはセパレート(Separate) の略。

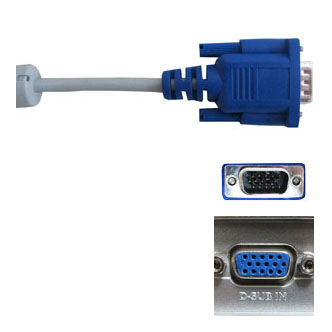

■Dsub15pin端子(VGA端子)

プロジェクターとパソコンをつなぐケーブルとしてよく使用されます。端子の両側にねじがあり、ケーブルと機器を固定できます。Macbookやipadとの接続の場合、専用の変換コネクタが必要になります。

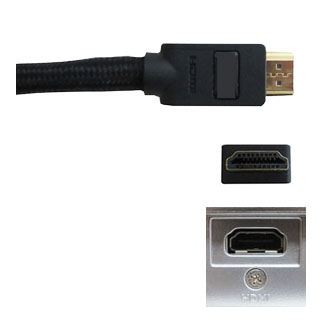

■HDMI端子

ブルーレイプレーヤー最新のPCなど、デジタル映像用の端子です。通常は写真のタイプAというものが多く使われます。ちなみにHDMIとは、High-Definition Multimedia Interface（高精細度マルチメディアインターフェース）の略です。Macbookやipadとの接続の場合、専用の変換コネクタが必要になります。
